For cylinderens interne lækageinspektionspunkter under fabrikstesten er testmetoden specificeret i den nationale standard GB/T15622-2005 "Hydraulic Cylinder Test Method": at sprøjte olie ind i arbejdskammeret på den testede hydrauliske cylinder , sæt den under tryk til det nominelle tryk eller det tryk, der er angivet af brugeren, og bestem mængden af lækage gennem stemplet til det utryksatte hulrum. I fabrikspraksis har denne testmetode problemer såsom gentagen adskillelse og samling af olierør, ubekvem opsamling af intern lækageolie og lav testeffektivitet.
Nu er mange storskala cylinderproducenter i Kina begyndt at bruge trykfaldsmetoden til indirekte at detektere intern lækage i stedet for at opdage faktisk lækage. Denne metode er enkel og hurtig at betjene og har stærk betjening. Nøglen er høj testeffektivitet og tilpasningsevne til samlebåndsdrift. Især brugt i storskala fremstillingsvirksomheder af oliecylindre.
Trykfaldsmetoden til måling af intern lækage har dog været brugt på indenlandske fabrikker i kort tid, og der er flere faktorer, der påvirker trykfaldet. Mange virksomheder har stadig misforståelser om vurderingsstandarden for denne testmetode og den korrekte brug af denne testmetode. Her diskuterer vi nogle problemer, som du ofte kan støde på, og håber det vil hjælpe.
一,Princip for trykfaldsmetode til måling af intern lækage
Efter at oliepumpen (eller boostercylinderen) sætter den testede cylinder under tryk til det krævede testtryk, aflaster det elektriske kontrolsystem tryksystemet, og den hydrauliske lås, der er forbundet til cylinderens olierørledning, opretholder trykket på den testede cylinder under trykvedligeholdelsesprocessen . I processen skal du indsamle (eller læse, observere) den faktiske værdi af trykfaldet af manometeret, der måler cylindertrykket under trykholdeperioden, og sammenligne det med det kvalificerede tilladte trykfaldsstandardværdi for cylinderen for indirekte at bestemme om cylinderudladningen er kvalificeret. Denne metode er ikke at måle oliecylinderens faktiske interne lækage, men indirekte at bedømme om oliecylinderens interne lækage er kvalificeret gennem sammenligningen mellem den faktiske trykfaldsværdi og standardværdien.
2,Flere problemer skal afklares ved måling af intern lækage ved trykfaldsmetode

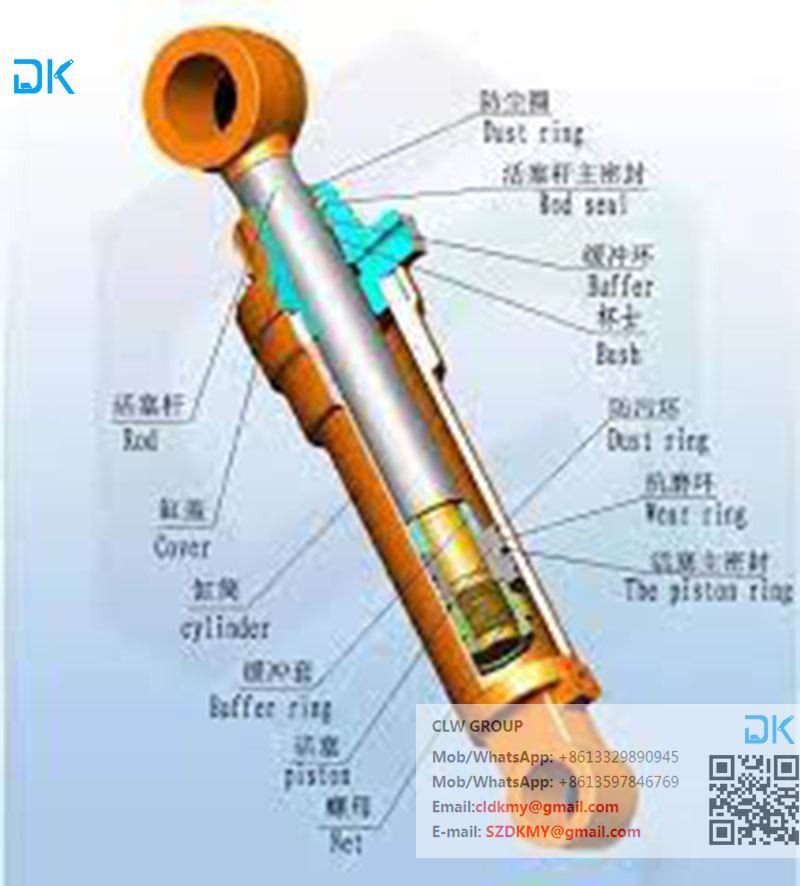

1. I trykholdeprøven skal trykket reduceres, og den indsamlede værdi (eller aflæst eller observeret) er trykfaldsværdien. Nogle gange støder jeg på relevant personale af brugere, som mener, at trykket i oliecylinderen altid skal holdes konstant under trykvedligeholdelse og ikke kan reduceres, ellers vil oliecylinderen lække internt og være ukvalificeret. Faktisk, når trykket opretholdes, er der et mellemrum mellem cylinderens stempeltætning og cylindervæggen og mellem spolen og ventilhuset på hydraulikventilen i det hydrauliske system. Hvis der er et mellemrum, under pres, vil der være lækage. Lækage vil have trykfald, men under forskellige forhold, såsom forskellige cylindertætningsformer, forskellige hydrauliske ventilformer, forskellige testtryk osv., er lækagemængden forskellig, og trykfaldet er forskelligt.
2. Standarden for dømmekraft bør være videnskabelig. Uanset typen af cylinder, størrelsen af cylinderdiameteren, størrelsen af testtrykket, ændringen af olietemperaturen, stanghulrummet eller ingen stanghulrum og andre faktorer, vil en trykfaldsvurderingsstandard for alle cylindre bringe kaos til testen arbejde. Faktisk er testtrykket af cylinderen med samme cylinderdiameter forskellig, og andre faktorer såsom holdetiden er de samme, trykfaldet vil være anderledes; den samme oliecylinder med stanghulrum og uden stanghulrum vil trykfaldsværdien være anderledes, forskellen er omkring 1,3 MPa; forskellig olietemperatur, forskellige typer olie, på grund af oliens forskellige viskositet er trykfaldsværdien for den samme cylinder under forskellige olietemperaturer også forskellig; selv luftens fugtighed påvirker trykfaldsværdien. Derfor bør forskellige virksomheder formulere tilsvarende trykfaldsstandarder for faktorer som cylindertype, cylinderdiameter, testtryk, trykholdetid, olietemperaturområde, trykhulrum osv., i henhold til deres egen nøjagtighed af intern lækagedetektion.
3. Fordi der er mange faktorer, påvirker nøjagtigheden af trykfaldsmetoden. Sammenlignet med standarddetektionsmetoden er nøjagtigheden lavere. Nøjagtigheden skal verificeres ved standardmetoder, og verifikationsmetoden er den samme som den følgende standardmetode.
3,Hvordan man formulerer bedømmelsesstandarder
Efter bestemmelse af cylinderdiameter, testtryk, holdetid, olietemperatur, trykkammer og andre testbetingelser, skal du først kontrollere cylinderens interne lækage i henhold til den nationale standardtestmetode og finde den cylinder, hvis interne lækage opfylder den nationale standard ( eller virksomhedsstandard),og mål derefter trykfaldsværdien for denne kvalificerede oliecylinder under de samme testbetingelser i henhold til trykfaldsmetoden. Denne værdi kan bruges som standardværdi for den samme type oliecylinder under de samme forhold i den fremtidige virksomhedstest. Hvis den målte værdi af trykfald er højere end denne værdi, kan det vurderes, at lækagen af den testede oliecylinder overstiger standarden, og oliecylinderen er ukvalificeret; hvis den målte værdi af trykfald er lavere end denne værdi, kan det vurderes, at den indre lækage af den testede oliecylinder ikke overstiger standarden, og oliecylinderen er kvalificeret.
4,Revision af vurderingsstandard
Som nævnt ovenfor, for at gøre testresultaterne meget nøjagtige, skal trykfaldsstandarden og testbetingelserne være kompatible. Overensstemmelsen mellem standardværdien og testbetingelserne behøver dog ikke at være for høj. For eksempel, når andre forhold er de samme, teoretisk set, når olietemperaturen ændres, vil det påvirke testresultaterne. Det er umuligt at formulere en standard, når først temperaturen ændres med en grad. På denne måde vil de effektive og bekvemme egenskaber ved trykfaldsmetoden gå tabt, og trykfaldet vil ikke ændre sig efter en ændring på én grad; standardværdien skal dog revideres, når testbetingelserne ændrer sig meget. Vores erfaring er, at når ændringen er inden for 10grad temperature, 5MPa testtryk, 50 mm cylinderdiameter og 3 minutters trykholdetid, den samme standard kan opfylde de fleste virksomheders nøjagtighedskrav. I hvilket omfang de konkrete trykprøvningsforhold ændrer sig kræver ændring af standardværdien bestemmes i forhold til den enkelte virksomheds egen situation.
